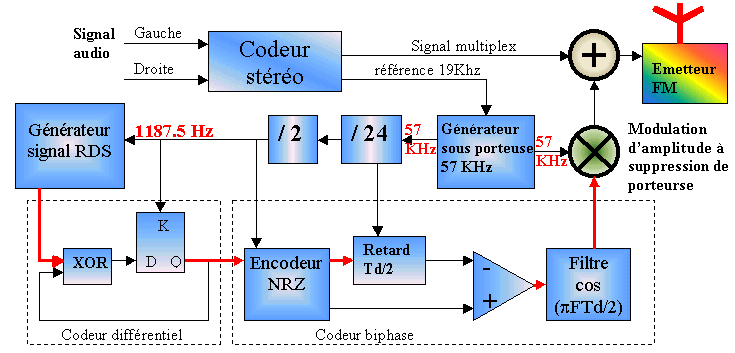

Ce signal correspond aux données numériques à transmettre (trame RDS) , chaque trame est constituée de 4 blocs . Chaque bloc contient un mot de 16bits et un mot de contrôle de 11 bits.

Ce signal est continu et synchronisé sur l'horloge de base 1187.5 Hz

Ce signal correspond à la trame RDS après un encodage différentiel.

L'encodeur différentiel est constitué d'une bascule D et d'un OU exclusif (XOR).

Un encodage NRZ (Non Return to Zero) est appliqué au signal à la suite du codeur différentiel.

A la suite du codage NRZ, un retard Td/2 est ajouté. Ce retard correspond à la moitié d'un cycle de l'horloge de base 1187.5Hz.Le signal non retardé est ajouté au signal retardé en inversant le signe de ce dernier

En fin de traitement, un filtrage en cos(¶FTd/2) permet de filtrer les harmoniques générés par les étapes précédentes.

Il ne reste plus qu'à moduler ce signal sur la porteuse 57KHz, supprimer cette porteuse, puis ajouter ce signal au signal stéréo multiplex pour obtenir le signal complet.
